Kiểm định hệ thống chống sét để giúp đánh giá nhanh kết quả chống sét. Việc này giúp bạn phát hiện kịp thời hư hỏng của hệ thống. Đo điện trở tiếp địa và kiểm định hệ thống chống sét để giúp đánh giá khả năng bảo vệ các công trình dưới tác động của sét. Việc này rất quan trọng và bạn cần kiểm tra định kỳ để hạn chế những tổn hại do sét gây ra.
Kiểm định hệ thống chống sét là gì?
Kiểm định hệ thống chống sét (hay đo đạc chống sét) là hình thức kiểm tra tình trạng khoan giếng tiếp địa, tình trạng nối đất, luồng điện trở và sự liên kết của hệ thống chống sét.
Hiểu đơn giản thì kiểm định hệ thống chống sét là hình thức kiểm tra sức chịu đựng của hệ thống chống sét, khả năng chống sét có đạt yêu cầu hay không.
Nếu luồng điện trở đạt mức yêu cầu thì có thể tiếp tục sử dụng. Tuy nhiên, nếu luồng điện trở vượt mức quy định thì phải tiến hành sửa chữa và khắc phục.

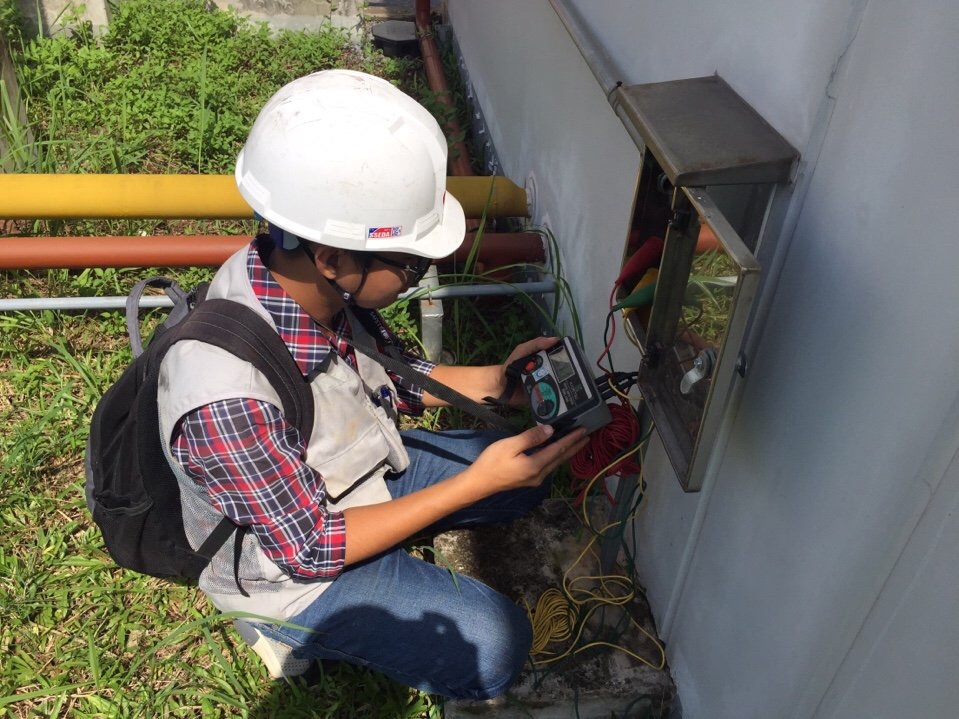

Tại sao phải kiểm định hệ thống chống sét
Sét có thể gây chết người, phá hủy các công trình xây dựng, các thiết bị điện tử. Do đó, chúng ta phải lắp đặt hệ thống chống sét.
Hằng năm, trước mùa mưa bão phải kiểm định chống sét để đánh giá khả năng bảo vệ của hệ thống trước tác động của sét.
Các công trình cần lắp đặt hệ thống chống sét bảo vệ:
- Các công trình xây dựng, nhà máy, nhà ở cao tầng
- Kho chứa nhiên liệu, hóa chất. Kho chứa chất nổ
- Các công trình như cần cẩu, khán đài bằng kết cấu khung thép
- Hệ thống lưu trữ dữ liệu điện tử
Các tiêu chuẩn kiểm định hệ thống chống sét
- TCVN 9385:2012, Chống sét cho công trình xây dựng. Hướng dẫn thiết kế, kiểm tra và bảo trì hệ thống
- TCVN9358:2012, Lắp đặt hệ thống nối đất cho các công trình công nghiệp. Yêu cầu chung
- TCXDVN 7447-5-54:2005, Hệ thống lắp đặt điện của các tòa nhà. Phần 5-54: Lựa chọn và lắp đặt thiết bị điện – Bố trí nối đất, dây bảo vệ và dây liên kết bảo vệ
- BS7430:1998, Code of practice for earthing.
- BS923-2:1980, Guide on high-voltage testing techniques.
- BS 5698-1, Guide to pulse techniques and apparatus - Part 1: Pulse terms and definitions.
- UL 1449:1985, Standard for safety for transient voltage surge suppressors.
- ITU-T K.12 (2000), Characteristics of gas discharge tubes for the protection of telecommunications installations.

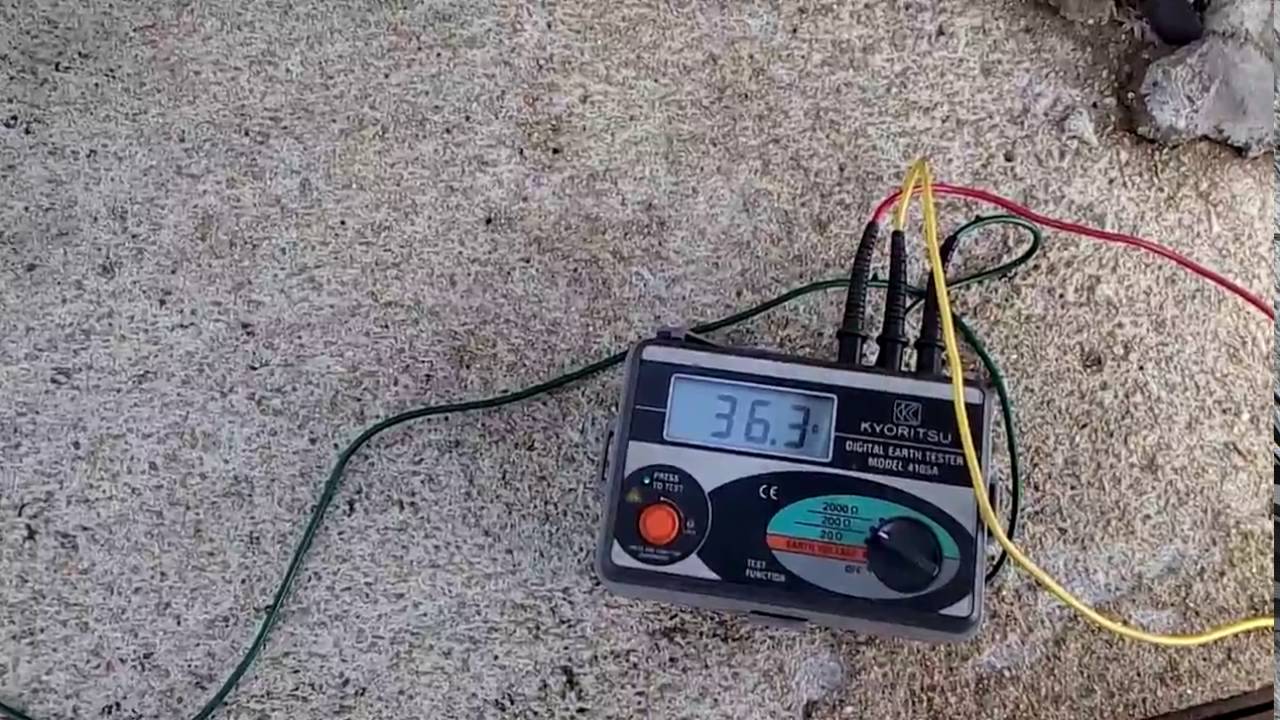

Quy trình kiểm định chống sét
Bước 1: Kiểm tra hồ sơ kỹ thuật
- Kiểm tra hồ sơ thiết kế, lắp đặt hệ thống chống sét. Đánh giá khả năng và phạm vi bảo vệ của hệ thống
- Xem xét các kết quả kiểm tra lần trước để tham khảo trong quá trình kiểm định hệ thống chống sét, hệ thống nối đất bảo vệ
Bước 2: Kiểm tra thực tế
- Xem xét sự phù hợp giữa thực tế và hồ sơ lắp đặt
- Kiểm tra dây thoát sét, cọc nối đất, kim thu sét, bộ đếm sét, các thiết bị chống sốc điện SPD, thiết bị cắt lọc sét
- Kiểm tra các khoảng cách an toàn trong đất.
- Đánh giá các tác động của hệ thống chống sét đối với các công trình liên quan.

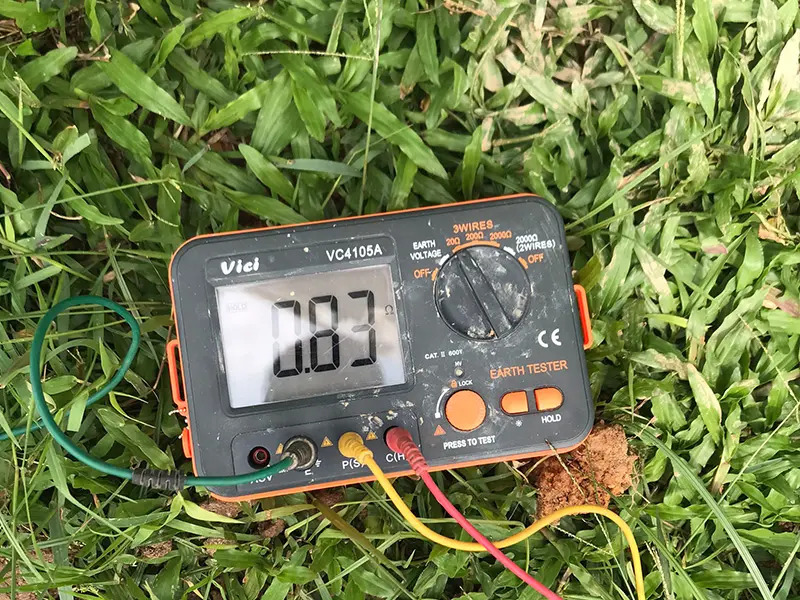

Bước 3: Đo điện trở nối hệ thống chống sét
- Kiểm tra điện áp để đảm bảo không tồn tại điện thế dư trên cực nối đất.
- Lắp đặt thiết bị đo theo sơ đồ hướng dẫn của nhà sản xuất.
- Giá trị điện trở nối đất đo được là giá trị trung bình của các kết quả đo tại các vị trí khác nhau
- Hệ số phụ K phụ thuộc vào độ không đảm bảo đo của phương pháp đo (K = 1,3)
- Trị số điện trở tiếp đất đánh giá: Rđánh giá = K x Rđo
Hệ số K và trị số đánh nêu trên chỉ áp dụng cho các công trình thông thường. Tùy theo đặc điểm của hệ thống chống sét và tầm quan trọng của công trình cần bảo vệ mà các giá trị trên có thay đổi
Bước 4: Đánh giá kết quả đo và kiến nghị
- Ghi nhận và đánh giá kết quả đo. Ban hành kết quả ki quả không đạt yêu cầu sẽ kiến nghị với đơn vị sử dụng phương án khắc phục, sửa chữa.

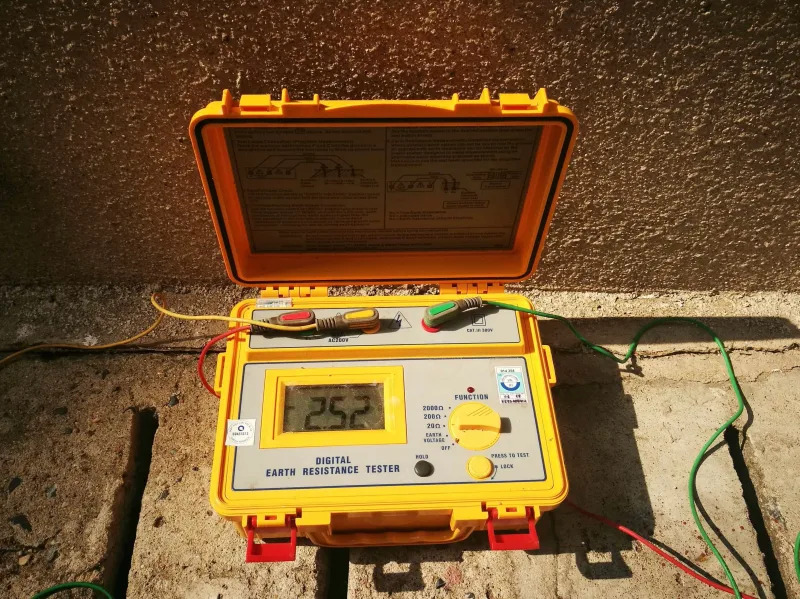

Thời hạn kiểm định hệ thống chống sét
Đơn vị sử dụng cần kiểm định hệ thống chống sét khi:
- Kiểm định lần đầu sau khi lắp đặt hệ thống chống sét, trước khi đưa vào sử dụng.
- Định kỳ hằng năm trước mùa mưa hay trước thời gian kiểm định lần trước
- Kiểm định hệ thống chống sét khi có các thay đổi diện tích công trình cần bảo vệ hoặc thay đổi các bộ phận trong hệ thống.
Thời gian kiểm định hệ thống chống sét có thể được rút ngắn nếu công trình cần bảo vệ có yêu cầu về an toàn chống sét cao hay công trình nằm trong vùng thường xuyên bị sét đánh.
Chi phí kiểm định hệ thống chống sét
Nhà nước hiện không có quy định nào về mức giá tối thiểu cho dịch vụ kiểm định hệ thống chống sét. Chi phí kiểm định sẽ phụ thuộc vào một số yếu tố như:
- Quy mô lớn hay nhỏ của cả hệ thống chống sét.
- Số lượng kim thu sét, số lượng điểm đo điện trở nối đất hay bán kính bảo vệ của hệ thống.
- Các vị trí lắp đặt của hệ thống chống sét.
- Những yêu cầu khác của khách hàng.
Bạn hãy lưu ý rằng việc kiểm định này phải được thực hiện bởi người có chuyên môn cao. Hãy liên hệ với nơi uy tín và có kinh nghiệm để giúp hệ thống chống sét luôn hoạt động ổn định và tốt nhất. Từ đó mà các thiết bị điện, điện tử, công trình,… của bạn luôn an toàn trước tác động của sét.
Đơn vị kiểm định hệ thống chống sét
Với kinh nghiệm hơn 10 năm hoạt động trong lĩnh vực kiểm định Công ty Cổ Phần Kiểm Định Và Huấn Luyện An Toàn Công Nghiệp Miền Nam có đầy đủ chức năng kiểm định các thiết bị có yêu cầu nghiêm ngặt về an toàn, vệ sinh lao động trong đó có kiểm định hệ thống chống sét.
